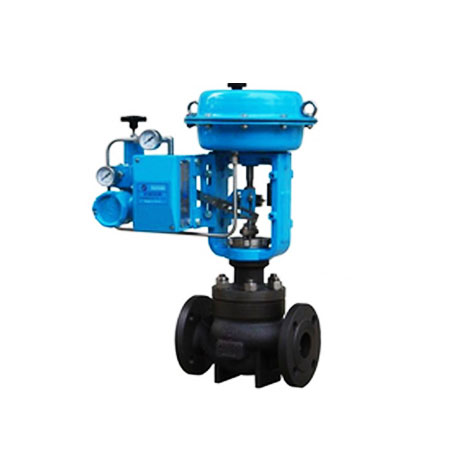

東鍋泵閥公司引進先進技術研發生產的套筒調節閥因?yàn)槠浞€(wěn)定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，此系列調節閥可選擇多彈簧氣動薄膜機構或電動執行機構等。
閥體型式：直通鑄造球型閥體
閥芯型式：平衡式套筒型閥芯
公稱通徑：DN25~300 NPS 1〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
|---|---|---|---|---|---|---|
| Z系列調節閥 | J:氣動薄膜執行機構 H:氣動活塞執行機構 R:電動3810L執行機構 D:電動PSL執行機構 | H直行程 | M:標準型套筒調節閥 MF:軟密封套筒調節閥 ML:單級籠式調節閥 MT:兩級籠式調節閥 MG:帶散熱型套筒調節閥 MV:波紋管型套筒調節閥 MD:低溫型套筒調節閥 | PN16=16 CL150LB=150 LB JIS10K=10K | C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質 | DN25= DN252 NPS1〞= NPS 1〞 |
| 如：Z型氣動薄膜套筒調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHM-16C DN50 | ||||||
| 流量特性 | 直線、等百分比、快開 | ||
|---|---|---|---|
| 可調范圍 | 50:1 | ||
| 額定CV值 | 等百分比CV10~1400 ，直線CV11~1500 | ||
| 允許泄漏量 | 硬密封平衡式:II級（0.5% 閥額定容量）軟密封平衡式：V級 | ||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
| 1 | 閥體 | WCB | LCB | WC9 |
| 2 | 墊片 | 316+石墨/PTEF | ||
| 3 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA |
| 4 | 套筒 | 304 | 304 | 304 |
| 5 | 螺母 | 25 | 35 | 25Cr2Mo1VA |
| 6 | 閥芯（桿） | 304 | 304 | 304 |
| 7 | 墊片 | 316+石墨/PTEF | ||
| 8 | 閥蓋 | WCB | LCB | WC9 |
| 9 | 填料墊 | 304 | 304 | 304 |
| 10 | 填料 | PTFE/柔性石墨 | ||
| 11 | 壓套螺母 | 304 | 304 | 304 |
| 1 | 閥體 | CF8 | CF8M | CF3M |
| 2 | 墊片 | 316+石墨/PTEF | ||
| 3 | 螺栓 | 304 | 316 | 316L |
| 4 | 套筒 | 304 | 316 | 316L |
| 5 | 螺母 | 304 | 316 | 316L |
| 6 | 閥芯（桿） | 304 | 316 | 316L |
| 7 | 墊片 | 316+石墨/PTEF | ||
| 8 | 閥蓋 | CF8 | CF8M | CF3M |
| 9 | 填料墊 | 304 | 316 | 316L |
| 10 | 填料 | PTFE/柔性石墨 | ||
| 11 | 壓套螺母 | 304 | 316 | 316L |
