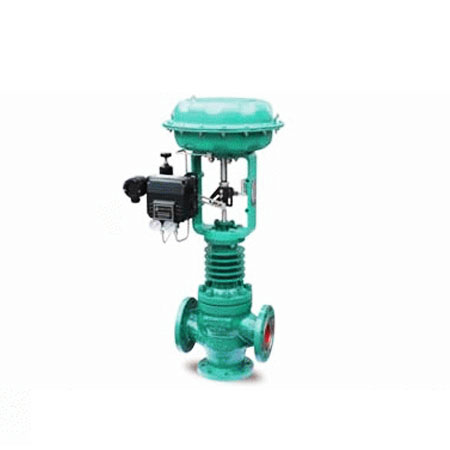

東鍋泵閥公司引進先進技術研發生產的ZHF(H)三通調節閥有三通合流及三通分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
|---|---|---|---|---|---|---|
| Z系列調節閥 | J:氣動薄膜執行機構 H:氣動活塞執行機構 | H直行程 | F:三通分流調節閥 H:三通合流調節閥 F(H)G:散熱型三通分(合)流調節閥 F(H)V:波紋管型三通分(合)流調節閥 F(H)D:低溫型三通分(合)流調節閥 | PN16=16 CL150LB=150 LB JIS10K=10K | C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質 | DN25= DN25 NPS1〞= NPS 1〞 |
| 如：氣動薄膜三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHFG-16C DN50 | ||||||
| 流量特性 | 直線、等百分比 | ||
|---|---|---|---|
| 可調范圍 | 30:1 | ||
| 額定CV值 | 等百分比直線CV8.5~1280 | ||
| 允許泄漏量 | 硬密封:IV級（0.01% 閥額定容量） | ||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
| 閥座直徑（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數CV | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||
| 公稱通徑 | 行程 | 可選流量系數Cv（★標準型 ●推薦） | ||||||||||||
| DN25 | 16 mm | ★ | ||||||||||||
| DN32 | 25 mm | ★ | ||||||||||||
| DN40 | ● | ★ | ||||||||||||
| DN50 | ● | ● | ★ | |||||||||||
| DN65 | 40mm | ★ | ||||||||||||
| DN80 | ● | ★ | ||||||||||||
| DN100 | ● | ● | ★ | |||||||||||
| DN125 | 60mm | ★ | ||||||||||||
| DN150 | ● | ★ | ||||||||||||
| DN200 | ● | ● | ★ | |||||||||||
| DN250 | 100mm | ● | ● | ★ | ||||||||||
| DN300 | ● | ● | ★ | |||||||||||
| 氣動執行機構 膜片有效面積Ae (cm2) | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||||
| 350 | 560 | 900 | 1600 | |||||||||||
| 作用方式 | 彈簧范圍 | 金屬密封允許壓差（MPa） | ||||||||||||
| 氣開 | 20-100KPa | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | 0.03 | 0.05 | 0.03 | |
| 40-200 KPa | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | 0.09 | 0.11 | 0.07 | ||
| 80-240 KPa | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | 0.21 | 0.21 | 0.15 | ||
| 氣關 | 20-100KPa | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 | 0.06 | 0.05 | 0.03 | |
| 40-200 KPa | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | 0.37 | 0.11 | 0.07 | ||
| 80-240 KPa | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | 0.52 | 0.21 | 0.15 | ||
三通調節閥具有調節精度高，動作穩定可靠等優點。三通調節閥,直行程電動執行機構和低流阻直通單座閥組成。三通調節閥分為三通分流調節閥和三通合流調節閥。 在安裝三通調節閥時，要非常注意。現總結以下幾點： 安裝前必須仔細閱讀說明書，切斷有關電源并必須由專業技術人員進行安裝。 水流方向必須同閥體上的箭頭方向相同。 閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。 閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。 與周圍管道、設備、建筑物必須保持足夠的維修操作空間，必須安裝在維修人員通過檢修孔能觸及到的地方。 閥體安裝完畢并與管路通過試壓后才可安裝驅動器。 若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。 安裝完畢并檢查正確無誤后，通電調試。至少應觀察驅動器的三個完整運行周期，確定所有部件正確為止。 經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證三通調節閥對水流開關的有效性。
三通閥有三個出入口與管道相連，相當于兩臺單座閥合成一體。 按作用分為合流閥（兩進一通）與分流閥（一進兩通）。 工作時，一路全開，一路全關，所以關閉時受力與單座閥相似，不平衡力大。 三通閥閥芯與套筒閥的套筒一樣，其截留面積有開大窗和打小孔（噴射型）兩種，后者有降低噪音，減小共振的功能。
