氣動蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。

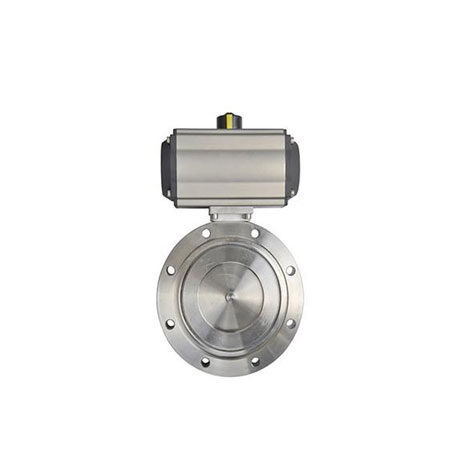

氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。氣動蝶閥分類:不銹鋼氣動蝶閥，硬密封氣動蝶閥，軟密封氣動蝶閥，碳鋼氣動蝶閥。

特點

小巧輕便，容易拆裝及維修，并可在任意位置安裝。

結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。

流量特性趨直線，調節性能好。

蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。

密封件可更換，且密封可靠達到雙向密封。

蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

該閥可設計成法蘭連接和對夾連接。

驅動方式可選擇手動、電動或氣動。

執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪傳動，安全可靠; 大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式

氣動蝶閥齒輪式雙活塞，輸出力矩大，體積小。

氣缸選用鋁金材料，重量輕、外形美觀。

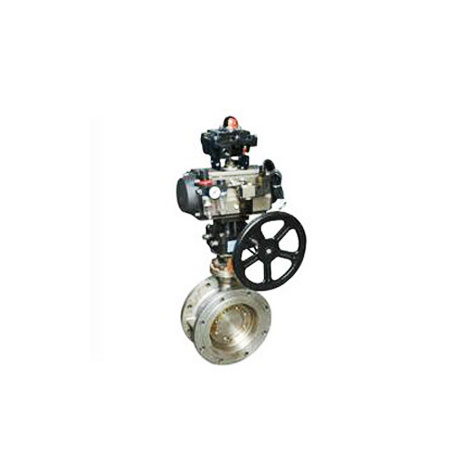

可在頂部、底部安裝手動操作機構。

齒條式連接可調節開啟角度、額定流量。

蝶閥執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

IS05211標準連接為產品的安裝更換提供了方便。

兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
