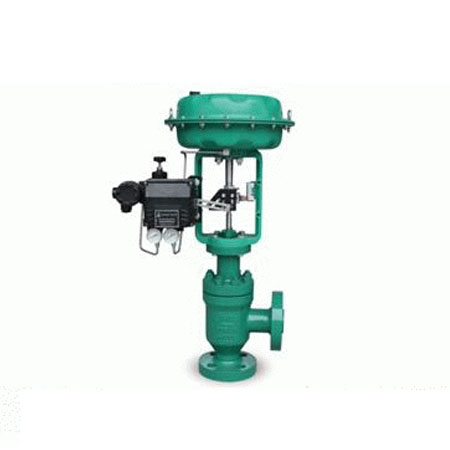

角式調節閥可分氣動角式調節閥和電動角式調節閥。角式調節閥專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處，由于角式調節閥角式閥體無死角，便于吹掃，維護簡單而廣泛應用。可使用單座或者平衡式套筒閥瓣上，一些高壓差場合也可以適用多級調節。可選擇多彈簧氣動薄膜機構或電動執行機構等。
 具有結構緊湊、重量輕 、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流 量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液 體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。 特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸 浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與 清洗的場合。 本系列產品有常溫型、調節切斷型、波紋管密封型、高溫 型、夾套保溫型等多種系列。產品公稱壓力等級有PN10、16、 25、64、100；閥體口徑范圍DN20-DN200。泄露等級有Ⅳ或Ⅵ 級。適用流體溫度由-200℃-+560℃范圍內多種檔次，流量特性 為線形或等百分比。多種規格可供選擇。 本系列調節閥結構新穎，功能完善、品種齊全。

角式調節閥標準規格

閥體型式：角式鑄造球型閥體
 閥芯型式：?jiǎn)巫⑻淄残烷y芯
 公稱通徑：DN20~200 NPS3/4〞~ 8〞
 公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
 連接方式：法蘭：FF、RF、MF、RTJ
 焊接：SW、BW
 法 蘭 距：符合IEC 60534
 閥蓋形式：標準型（-5℃~230℃）、
 散熱片型（-45℃~大于230℃場合）、
 低溫加長型（-196℃~ -45℃）、波紋管密封型、
 保溫夾套型
 填 料：V型聚四氟乙烯填料、柔性石墨填料等
 密 封 墊：金屬夾石墨密封墊
 執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
 表面涂漆：綠色 丙稀酸聚胺酯磁漆

角式調節閥型號編制

角式調節閥性能
